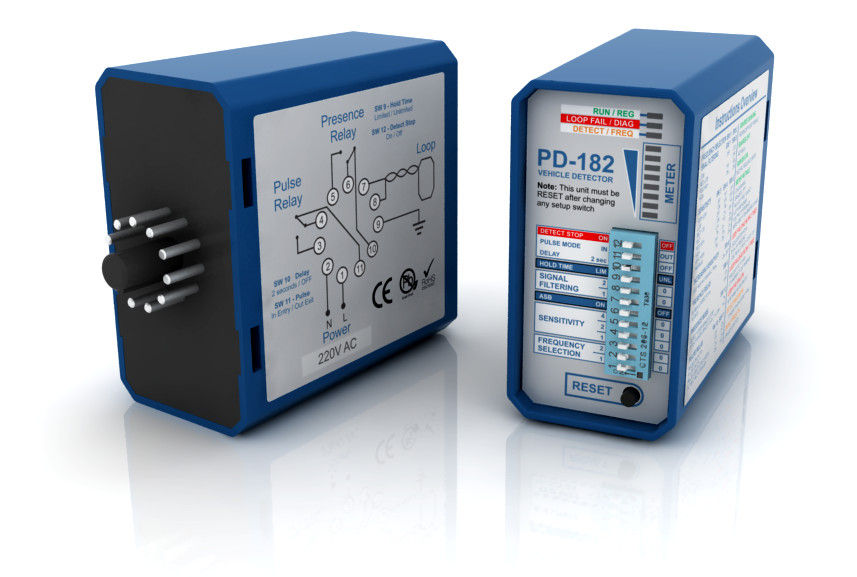

PD182 Single Channel Vehicle Loop Detector allows for detection of metalic objects entering into the

field formed around the detection loop. We have designed PD-182 with the following objectives in mind:

1. Fully compatible with most popular 11 pin loop detector of market.
2. Diagnostic capabilities using LED, without external accessories.
3. Frequency display using LED to show real frequency working between 50Khz to 200Khz
4. Level Meter using LED to show in real time any detection from loop field.

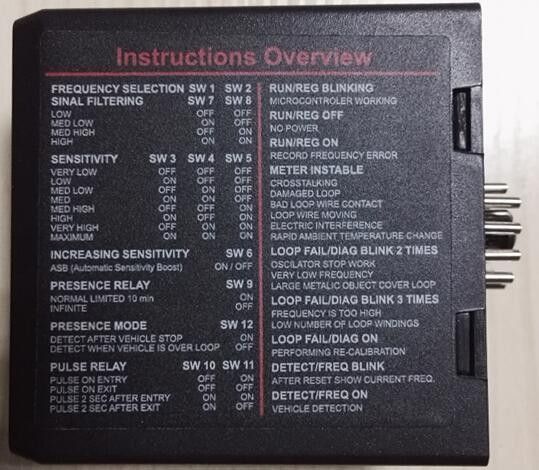

5. More options like four frequency, eight sensitivity level, four signal filtering.
6. Loop isolation protection for lightning and transient damage.
7. Selectable permanent presence (to eliminate premature barrier / gate closure )
8. High quality components from Germany and Japan for high stability of detection
9. DETECT STOP function allows detection only when a vehicle has come to a complete stop on the loop.
10.All parameter can be adjust by software, and have more range to select such as the sensitivity and

 frequency.

Technical data

Operating voltages: 12V AC/DC ±5%  24V AC/DC ±5%
                               110V AC ±10%   220V AC ±10%
Power consumption: <5W
Output: Relay output
Frequency range: 50kHz to 200kHz (4 grades adjustable)
Reaction time: 20 ms
Sensitivity: 8 grades adjustable
Loop inductance: Ideal 100~300µ H (include connecting wiring)
Max 50µ H~1000µ H (include connecting wiring)
Loop conn. Wiring: Max. 100m, twisted at least 20 times per meter, total resistance <10 Ohm
Operating temp.: -30 to +75degree
Storage temp.: -40 to +85 degree
Relative humidity: ≤ 95%
Connection: 11-pin socket
Shell: PC + ABS engineering plastics
Installation: 11 pins socket
Dimensions: 110× 60× 100 mm (L× W× H)
Net Weight: 400g (include socket)
